Bir küre valfi ve bir kapı valfi arasındaki fark nedir?

Bir boru hattı sistemindeki medya akışını kontrol etmek için anahtar ekipman olarak,küre valfleriVekapı valfleriher ikisi de kesme valfleridir, ancak yapısal tasarım, çalışma özellikleri ve uygulanabilir senaryolarda önemli ölçüde farklılık gösterirler. Yanlış seçim sistem verimliliğini etkileyebilir ve hatta güvenlik tehlikelerine neden olabilir.

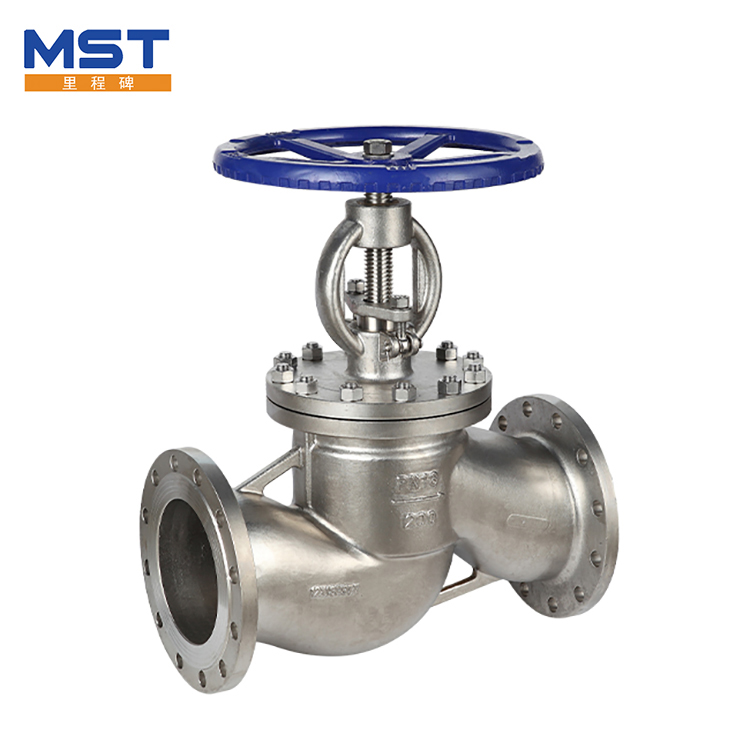

Yapısal tasarımdaki temel fark fonksiyonel özellikleri belirler. Küre valfi bir "valf disk dikey müdahale" yapısını benimser. Valf gövdesindeki sıvının yönüne dik bir valf koltuğu vardır. Valf diski sızdırmazlık elde etmek için vidalı çubuğun içinden yukarı ve aşağı hareket eder. Sıvının, valf gövdesinden akmak için 90 derecelik bir dönüş yapması gerekir. Akış direnci katsayısı (yaklaşık 3-5) kapı valfinden çok daha yüksektir. Kapı valfi "kapı paralel müdahalesine" dayanır. Kapı, valf koltuğunun orta çizgisi boyunca dikey olarak hareket eder. Tamamen açıldığında, kapı akış kanalından tamamen ayrılır. Akış direnci katsayısı, kısa bir borunun akış kapasitesine yakın olan sadece 0.1-0.5'tir.

Akış kontrolü ve sızdırmazlık performansının her birinin kendi vurguları vardır. Dünya valfinin valf diski ve valf koltuğu yüz temaslı contalardır ve sızdırmazlık kapalıyken daha güvenilirdir. Özellikle düşük basınçlı küçük çaplı boru hatları (DN15-DN100) için uygundur ve akış valf disk açıklığı ile doğru bir şekilde ayarlanabilir. Genellikle kısma gerektiren durumlarda (ısıtma sistemleri gibi) kullanılır. Bununla birlikte, sızdırmazlık yüzeyi yüksek hızlı sıvı erozyonu nedeniyle kolayca hasar görür ve servis ömrü genellikle 10.000-20.000 açılış ve kapanıştır. Kapı valfının kapısı valf koltuğu ile hatta temas halindedir. Tamamen açıkken kısma kaybı yoktur. Büyük çaplı boru hatları (DN100-DN1000) için uygundur, ancak kapatıldığında doğru bir şekilde hizalanması gerekir, aksi takdirde sızıntı kolaydır ve akış düzenlemesi elde edilemez. Çoğunlukla tamamen açık ve tamamen kapalı koşullarda (musluk suyu şebekesi gibi) kullanılır.

Geçerli çalışma koşullarındaki fark açıktır. Küre valfi temiz su ve yağ gibi temiz ortamları iletmek için uygundur. Çalışma basıncı genellikle 16MPA'dan fazla değildir ve sıcaklık aralığı -29 ℃ ila 425 ℃'dir. Kurulum sırasında akış yönüne (düşük giriş ve yüksek çıkış) dikkat edin, aksi takdirde sızdırmazlık performansı azalır. Kapı valfi, az miktarda partikül (kanalizasyon gibi), 42MPa'ya kadar basınç seviyesi, daha geniş bir sıcaklık adaptasyon aralığı (-196 ℃ ila 540 ℃) ve kurulum üzerinde yönlü bir kısıtlama yoktur, ancak sık açma ve kapanış senaryoları için kolayca uygun değildir.

Bakım maliyeti ve hizmet ömrü kapsamlı bir şekilde düşünülmelidir. Dünya valfinin valf diski ve vidalı çubuk bağlantı yapısı basittir ve bakım sırasında sadece sızdırmazlık contasının değiştirilmesi gerekir. Tek bakım maliyeti kapı valfinin yaklaşık% 50'sidir. Kapı valfi, kapı ve valf gövdesi arasında karmaşık bir yol gösterici yapıya sahiptir. Sıkışırsa, bir bütün olarak sökülmesi gerekir ve bakım süresi dünya valfının 2-3 katıdır. Bununla birlikte, tamamen açık durumda, kapı valfinin akış direnci küçüktür, bu da boru hattının enerji tüketimini azaltabilir ve uzun süreli kullanım için daha ekonomiktir.

Seçerken, "küre valfiküçük bir çap vekapı valfibüyük bir çap için; Akış ayarı için bir küre valfinin seçilmesi, tam açma ve kapanma için bir kapı valfi seçilmesi; Temiz ortam için bir küre valf ve parçacıklar içeren ortam için bir kapı valfi seçilmesi "izlenmelidir" izlenmelidir. Sadece sistem basıncı, orta özellikler ve çalışma frekansını birleştirerek valfin optimal performansı devreye girebilir ve boru sisteminin güvenli ve verimli çalışması sağlanabilir.
